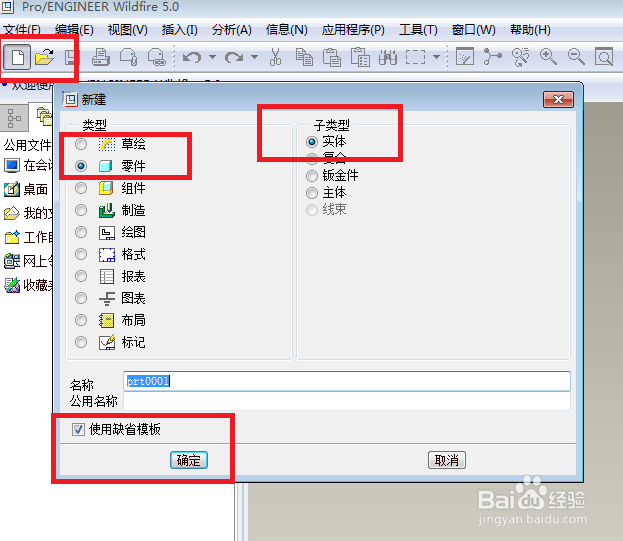

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，记得使用缺省模板哦！！！

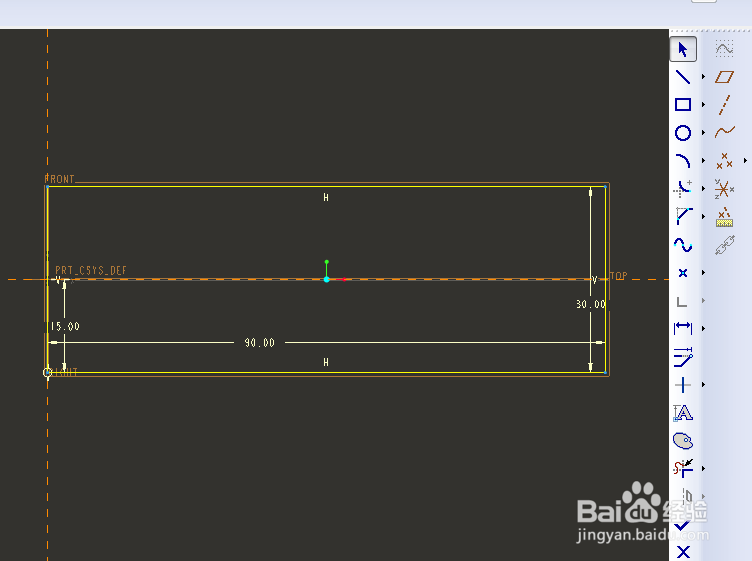

3、从这一步开始，创建中间的分割槽。如下图所示，执行【插入——扫描——切口】。

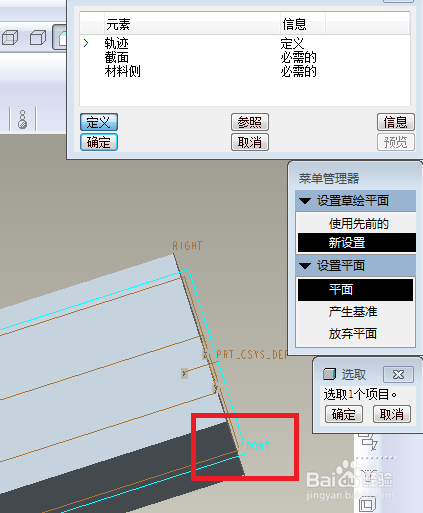

5、如下图所示，点击“FRONT面”。
7、如下图所示，点击“缺省”。
9、如下图所示，软件左上角菜单管理器默认“无内部因素”，我们只需点击“完成”。

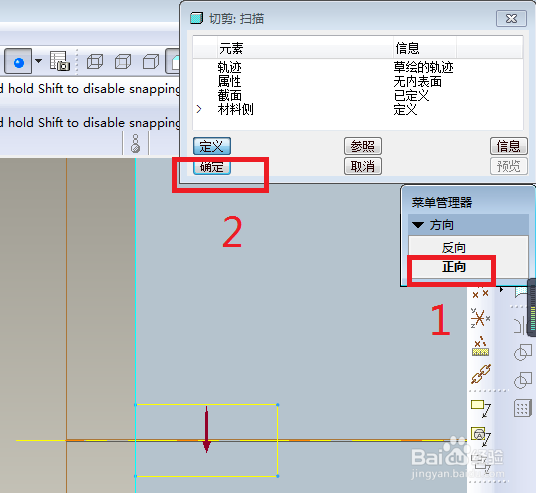

11、如下图所示，1、点击“正向”，2、点击“确定”。至此，中间分割槽创建成功。
13、面上开槽。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色四角星所在的实体平面——草绘】。————然后如下溟猫钽吟第二幅图所示，利用偏移命令将实体边线向内偏移两次，第一次偏移1mm，第二次偏移2mm。————最后如下第三幅图所示，软件左上角设置拉伸距离0.5，调整方向，并点击“去除材料”图标。
15、创建插芯所在的孔。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色六角星所在的实体平面——草绘】。————然后如下第二幅图所示，1）类型命令将台阶边线显示出来，2）画三条纵向中心线，两条横向中心线，3）标注尺寸，4）画三个圆，各自相切，5）按照下图裁剪所有的多余线段，6）打“√”。————最后如下第三幅图所示，软件左上角设置拉伸距离，调整方向，点击“去除材料”图标，软件右上角“√”。
17、创建插芯顶部圆球。————首先如下第一幅图所示，执行【旋转——位置——定义——红色五边形所在的实体平面——草绘】。————然后如下第二幅图所示，“类型”显示半圆，直线连接，再画中心线。————最后如下第三幅图所示，软件左上角设置旋转180度。

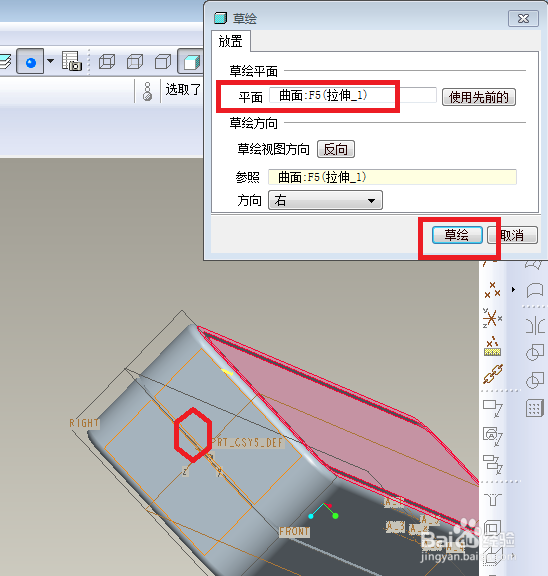

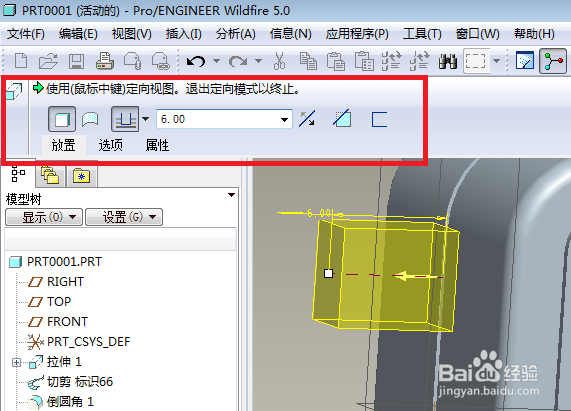

19、创建长方体。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色六边形所在实体平面——草绘】。————然后如下第二幅图所示，照此画矩形，标注4、2、5、5。————最后如下第三幅图所示，软件左上角设置拉伸高度6，软件右上角打√。

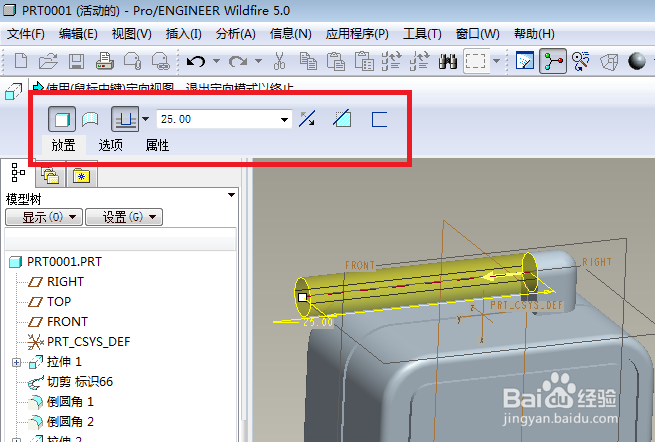

21、创建圆柱体。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色三角形所做的殂翼瑟擀实体平面——草绘】。————然后如下第二幅图所示，先用“类型”命令显示出半圆，然后再裁剪掉它，再以其留下的圆心为圆心画整圆。————最后如下第三幅图所示，软件左上角设置拉伸25。
23、创建除料特征。————首先如下第一幅图所示，执行【拉伸——放置——定义——TOP面——草驻账答峰绘】。————然后如下第二幅图所示，“类型”命令显示出整圆，直线分割整圆，标注尺寸，裁剪。————最后如下第三幅图所示，软件左上角设置拉伸距离0.5，并点击“去除材料”图标，软件右上角点击“√”完成并结束本次操作。
25、如下图所示，给实体各个表面指定颜色，并隐藏所有的基准面、基准轴，至此，一个美丽的笔记本充电变压器创建完成。
