示波器xy模式如何进入

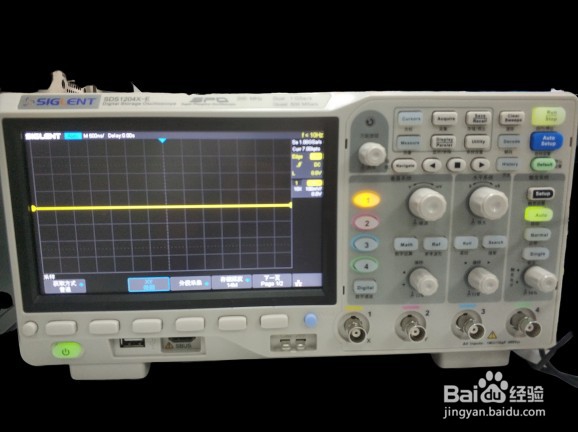

1、我们在使用示波器前首先要了解示波器，示波器由五个部分组成1.显示电路;2.垂直放大电路;3.水平放大电路;4.扫描与同步电路;5.电源供给电路。

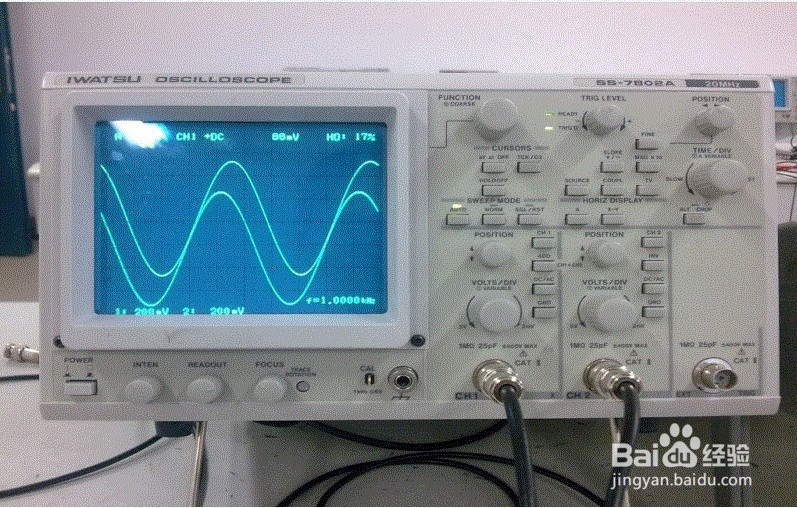

3、然后我们用探头开通CH1及相应信号发生器，设置合适的信号频率如fx=100Hz

5、接下来用同样的方法用探头开通CH2及相应信号发生器，设置合适的信号频率如fx=100Hz。

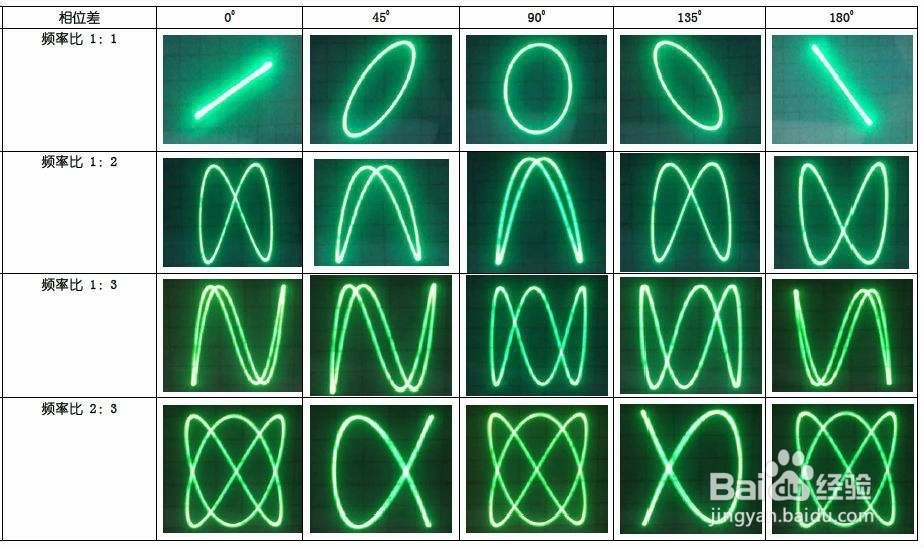

7、我们选择X-Y模式即可在荧光屏上得到李萨如图像。如果频率比是如图所示，则可以得到下列相关李萨如图像
