怎样测量圆柱和圆锥的高

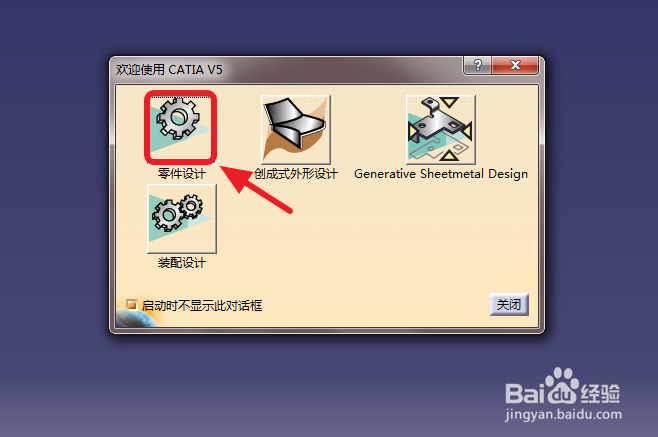

1、首先，在电脑中打开CATIA软件，在功能模块中选择“零件设计”。

2、在模型设计界面分别绘制一个圆柱以及一个圆锥。

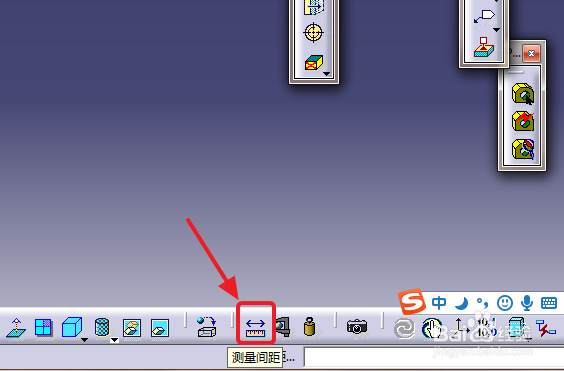

3、在软件界面下方点击“测量间距”工具按钮。

4、在“测量间距”窗口中，设置“选择模式1”和“选择模式2”均为“任何几何图形”，直接依次选中圆柱的上下两个表面就可以测量得到圆柱的高了。

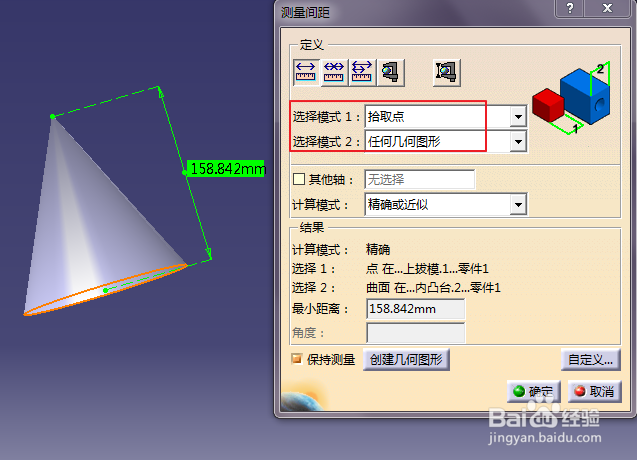

5、接下来测量圆锥的高，“选择模式1”设置为“拾取点”，选中圆锥的顶点，再选择圆锥的底面，这时圆锥的高就显示出来了。
