UG10.0练习工程图三之O型圈

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习工程图三之O型圈

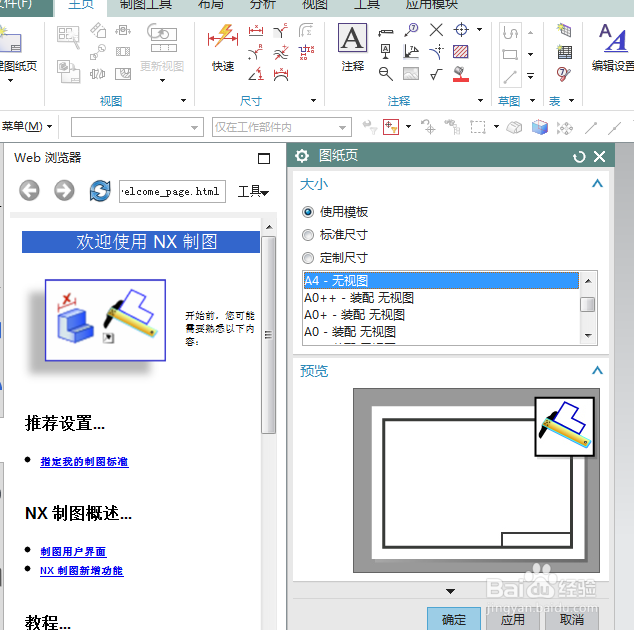

3、如下图所示，执行【应用模块——制图——新建图纸页】，选择“使用模板：A4-无视图”，点击确定。

5、如下图所示，点击工具栏中的基本视图，选择实体，调整合适的比例（1:2），选择位置放置视图，点击关闭。

7、如下图所示，激活快速尺寸命令，标注尺寸：主要是在右边的剖视图上标注尺寸，内径80，厚度20。

9、如下图所示，完成以上操作，这个O型圈的工程图就创建完成，本次练习结束。
