如何画M12栓接结构用大六角头螺栓(短螺纹)?

 时间:2026-02-16 00:39:53

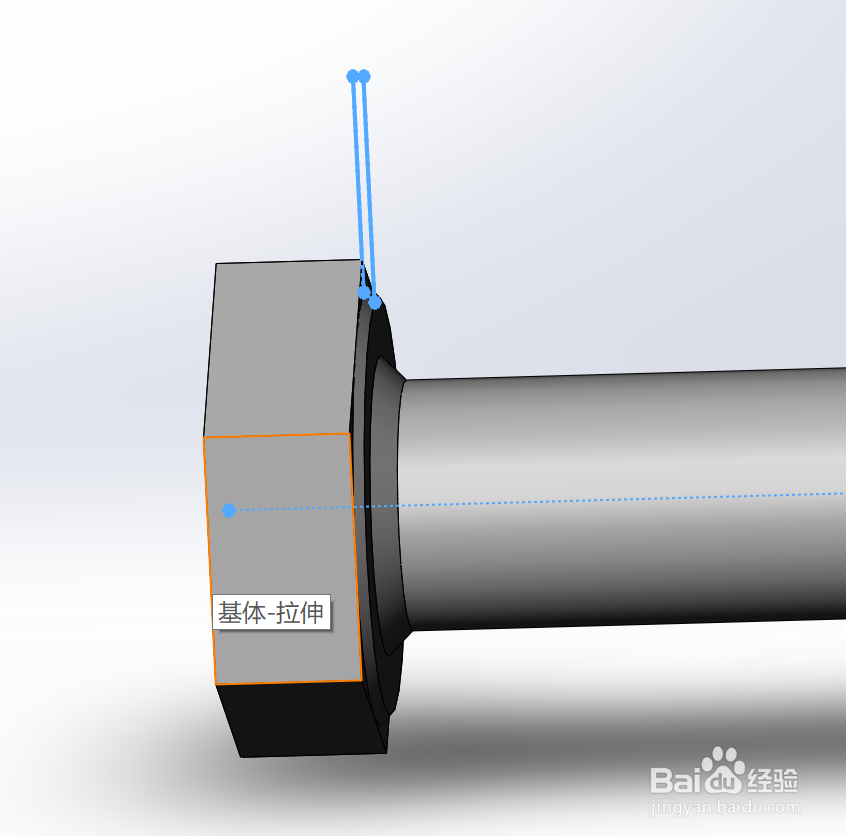

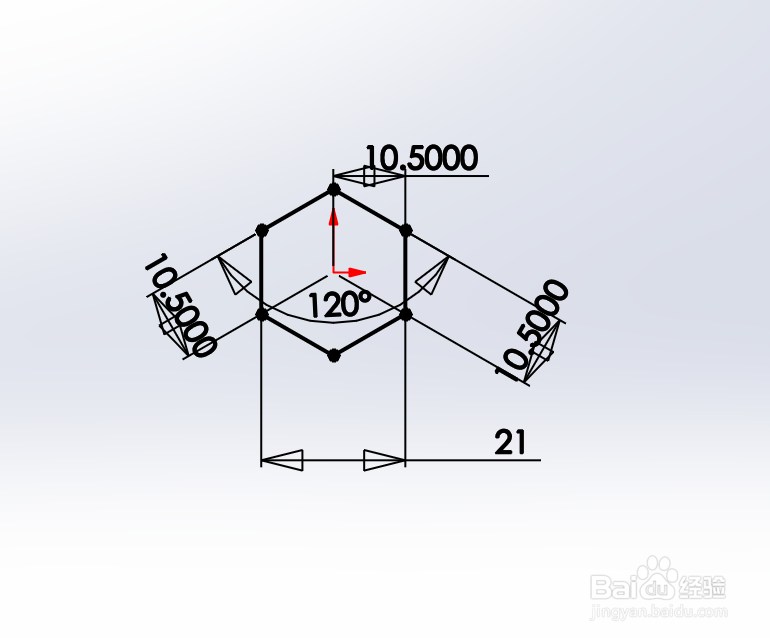

1、在solidworks中建草图1,画一个六边形。

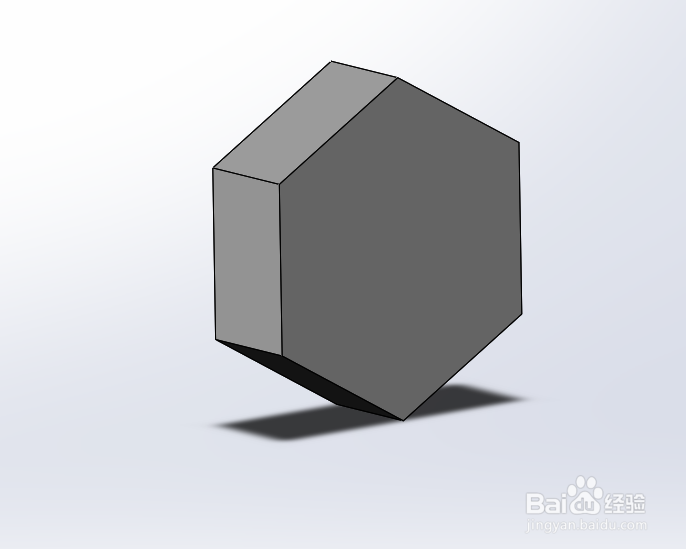

然后进行拉伸。

如何画M12栓接结构用大六角头螺栓(短螺纹)?

如何画M12栓接结构用大六角头螺栓(短螺纹)?

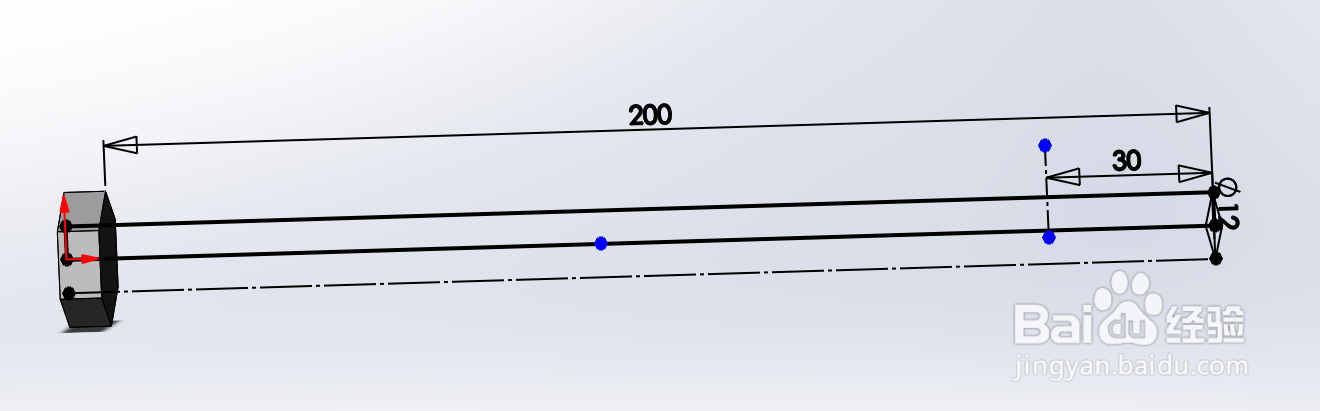

2、在solidworks中建草图2。

然后进行旋转,添加螺旋线。

如何画M12栓接结构用大六角头螺栓(短螺纹)?

如何画M12栓接结构用大六角头螺栓(短螺纹)?

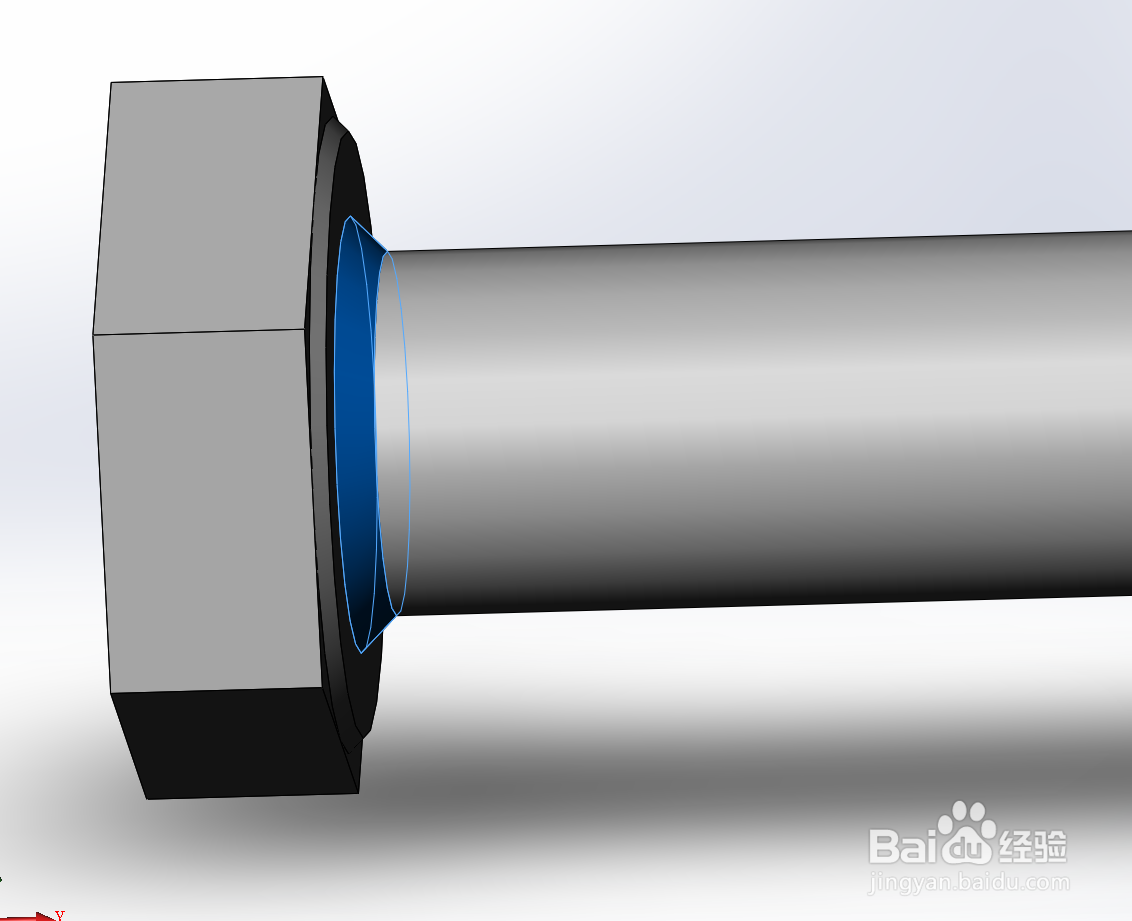

3、进行切割旋转。

如何画M12栓接结构用大六角头螺栓(短螺纹)?

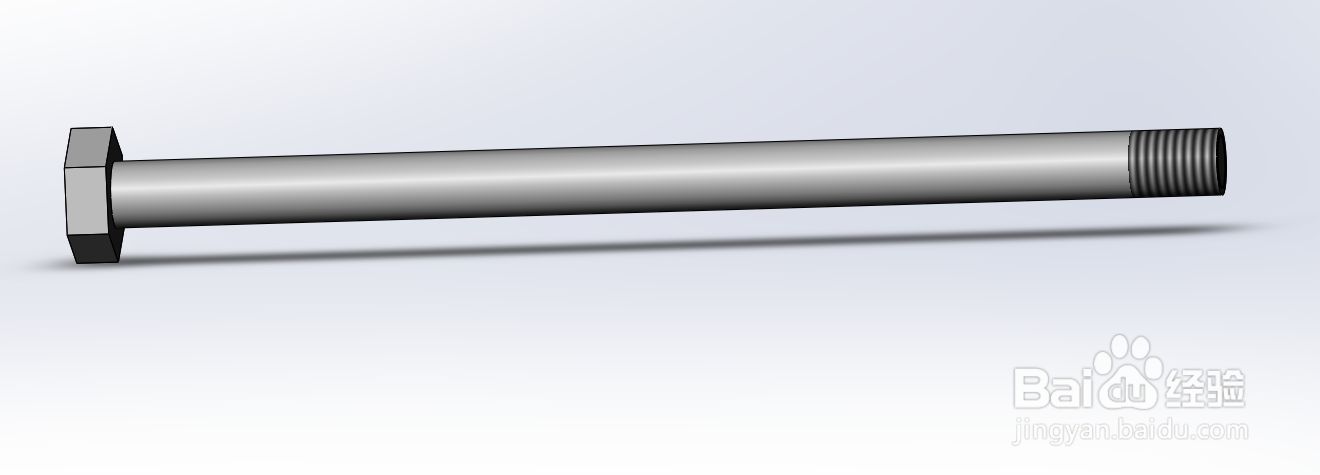

4、在末端连接处进行倒角。

如何画M12栓接结构用大六角头螺栓(短螺纹)?
